SNCR脱硝工艺-脱硝工艺-脱硝

SNCR脱硝工艺

河北耀一节能环保秉承为用户解决方案_优化 、投资成本_少化 、运行成本_化 、施工速度_快化的设计理念,专项开发了三低两高(低投资、低维护、低运行成本、高集成、高智能化)的SNCR脱硝工艺。
产地:河北省
供应商:河北耀一节能环保设备制造有限公司
电话:0317-5167778
手机:18631701388

SNCR脱硝工艺详细介绍

  耀一节能环保SNCR脱硝工艺

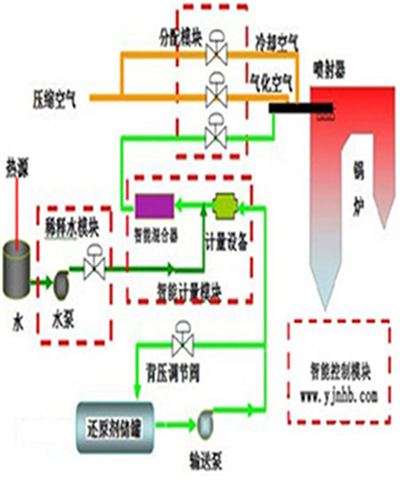

  SNCR脱硝模块一体机组成

  泵站模块+在线稀释智能计量分配模块+PLC电控模块+喷枪组模块


  我河北耀一节能环保秉承为用户解决方案优 、投资成本少 、运行成本低、施工速度快的设计理念,专项开发了三低两高(低投资、低维护、低运行成本、高集成、高智能化)的SNCR脱硝模块

  YMTX脱硝一体机主要特点:

  1.标准化设计、模块化组装,在出厂前预先调试好,现场组装极为方便。

  2.占地很少、施工量小、工期短、可靠性高,大大节省了总体投资 。

  3.YMTX模块组件都选自知名厂商(西门子、格兰富、施耐德等),精巧紧凑,美观耐用;

  4.管线的连接采用不锈钢管,使用流行的全不锈钢卡套快接,承压可达25公斤。

  5.智能控制系统采用PLC控制方式预_行了编程,实现短时间内供货,为客户节约了成本和宝贵的时间。

  6.操作简便易学易懂易熟练。

  7.整体设备运行费用低,经济适用,无二次污染。

  8.提供完善的售后服务,严格遵守9001管理体系。

  与国内外同类的模块相比,耀一环保的模块具有高集成,高自动化,高优化,高性能,简洁优美的特点,现场无凌乱的管线构架,免维护,清晰可控,一目了然。

  一 泵站模块产品参数:

  1、产品型号:YMBZ-60 / YMBZ-120

  标准配 置:去盐水加压泵+尿素溶液混合(氨水)加压泵等配件(泵组选用格兰富等品牌产品)。

  功能:一台泵站连续供应多台锅炉脱硝同时使用。

  单泵流量:1000-6000kg/h

  扬 程:50 ~ 120m

      2 泵站模块产品优点:

  1).快速安装,施工简单方便

  2). 较大限度节省占地空间

  3). 模块预制,标准化配置

  4). 结构紧凑,节省工程造价,

  5)、 系统整体设计,合理美观。

  二 在线稀释智能计量分配模块

  1 尿素溶液连续制备系统模块:

  在烟气脱硝中,尿素作为还原剂通常是溶解配制成10-20%的溶液,尿素溶解时需要吸热,为了保证尿素快速的充分的溶解,溶解槽需具备加热和保温功能。在实际应用中可根据业主现有的蒸汽、电力、余热等资源做不同的设计方法。

  2 系统优势:

  1).连续制备,在线生成,即配即用,使用方便,无需大型溶液搅拌罐、储液罐,投资大大节省。

  2).无需做大型的加热保温措施,节省能源,运行费用抵。

  3).尿素颗粒在水体中搅拌,混合快速,溶解充分

  4).系统整体设计,合理美观,设备模块化集成,结构紧凑,占地面积小,节省空间,节省工程造价,施工简单方便

  5).尿素定量投加系统稳定可靠_。

  6).智能自动化控制,操作简单。只需要在操作屏上给定尿素制备浓度XX%即可,系统自动运行,无需人员值守。

  三 PLC电控模块

  本模块对SNCR工艺过程进行监视报警,过程控制和生产管理;在本装置区设置PLC系统实现本装置的数据采集、连续控制、程序控制等功能。电气元件均选用施耐德,PLC选用西门子。PLC系统采用_的、具有开放性网络结构、支持OPC开放标准,具有_可靠的硬件和软件,又有成熟、有效的应用软件包,可满足企业生产、控制优化管理的需要。

  为保证系统的可靠性和提高性价比,脱硝系统PLC采用以太网连接,储存系统、泵站模块及在线稀释计量分配模块直接接入PLC,并设有触摸屏进行控制。

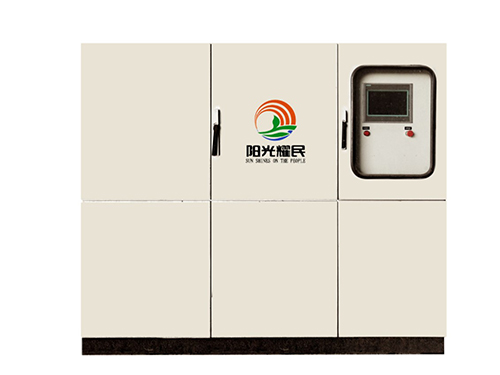

  1 在线稀释分配计量模块产品参数:

  产品名称:在线稀释计量分配模块

  产品型号:YMXJ(4、6、8、10、12)

  配 置:电动调节阀、混合器、分配器、智能流量计;空气过滤器、减压阀、压力传感器、电磁阀组、气体分配器、触摸屏及各路液、气压力显示装置及传感装置等。

  用 途:集压缩空气分配及还原剂计量、稀释、分配功能。

  进口压力:液体0.5Mpa 、 压缩空气0.4Mpa

  2 在线稀释分配计量模块产品优点:

  1).将在线稀释功能、计量功能、液气分配功能集合成一体化模块,并且装配在一台不锈钢机柜内。这样大大节省了占地空间,防尘耐污染,保护性能提高。

  2).管路的连接采用不锈钢卡套非焊接工艺,承压性大大提高,避免了腐蚀泄漏的可能。

  3).管路设置清晰,压缩空气、除盐水、尿素溶液(或氨水)从左侧进入,调节好的压缩空气、尿素溶液(或氨水)从右侧引出。

  4).整个稀释计量分配模块增加液晶显示系统,相关数据、控制节点可以显示在液晶可触摸屏幕,直观简洁自动化容易操作调节。

  5).所配电动调节阀、混合器、药液分配器、流量计,空气过滤器、减压阀、压力传感器、电磁阀组、气体分配器,各液路、气压力显示装置及传感装置等各组件优选精密耐腐蚀品质

  厂家,承压密封性能高,且优选美观小巧配件便于集成组合。

  6).由于整体模块为坚固封闭的一体化机柜,所以便于运输和安装。

  四 SNCR烟气脱硝专用进口防干烧喷枪


  结构说明:

  在SNCR脱硝系统中,脱硝喷枪的性能和质量,对整个脱硝工程的脱硝率、运行成本、氨逃逸以及使用寿命等起着决定性作用。简约、实用、节能、耐用是耀一环保SNCR脱硝专用喷枪的特点。

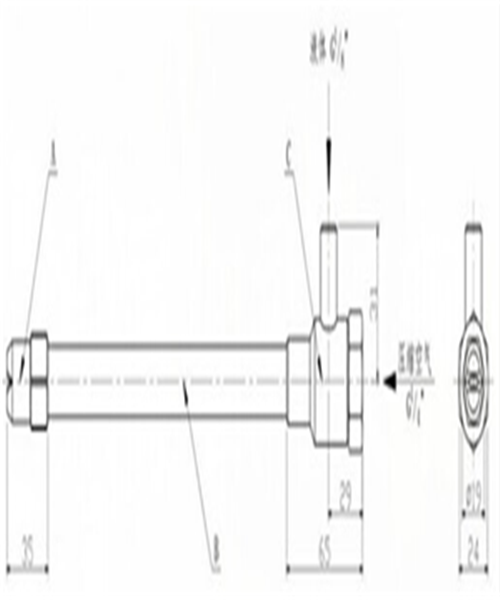

  部件组成:喷嘴头(A)、加长杆(B)、混合器(C)。(如图)


  脱硝喷枪优点:

  1.脱硝喷枪枪管细,易于炉壁开孔,不破坏内里结构;喷嘴简洁有力雾化性能较好,双流体混合腔特殊设计混合性能良好

  2.SNCR脱硝喷枪的保护套,精妙设计,可以快装快卸,且是密闭腔,高温烟气进不去,枪杆里的压缩空气自然降温

  3.可以节约大量压缩空气或者节约吹风机电能。

  4.不锈钢特殊合金 使用寿命长,美观耐用。

      耀一给客户安装图:
